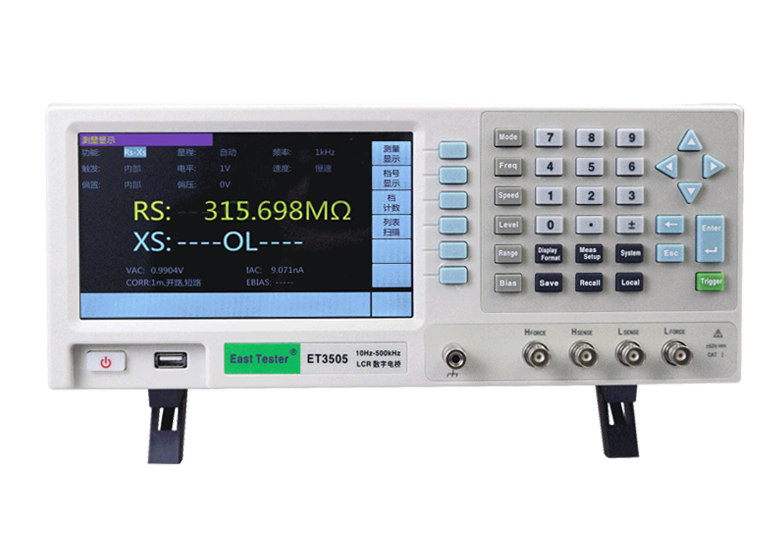

ET35BOYU SPORTSLCR数字电桥是采用自动平衡电桥原理设计的高精度元件参数分析仪,其10Hz~1MHz的测试带宽、频率连续可调、0.05%的基本测量精度以及仪器所提供的自动电平控制功能、列表扫描和档计数功能为绝大多数元器件和材料提供准确、完整的测量与分析,广泛适用于产品研发、元器件入厂检验、产品在线分检等应用场合。

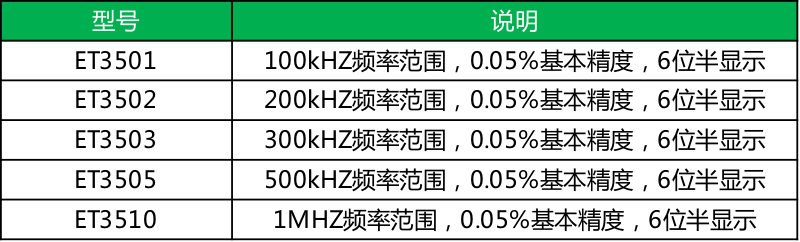

型号说明:
产品特点:
● 0.05%基本准确度
● 最高达200次/秒的测量速度
● 10Hz-1MHz频率测量范围,连续可调,1mHz步进
● 测试信号电平10mV-2V可调,1mV步进
● 内部可编程直流偏置电压-2V~+2V
● 支持外部施加直流偏置电压-60V~+60V
● 支持外接电流源
● 电压或电流的自动电平调整
● V、I等测试信号监视功能
● 10点列表扫描测试功能
● 10档分选及计数功能
● 100组自定频率点校准数据
● 自动、手动量程
● 7寸液晶显示,中、英文界面
● USB、LAN、RS232、GPIB、HANDLER接口
测量对象:
● 无源元件:电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。
● 半导体元件:变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
● 其它元件:印制电路板、继电器、开关、电缆、电池等的阻抗评估
● 介质材料:塑料、陶瓷和其它材料的介电常数和损耗角评估磁性材料:铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
● 半导体材料:半导体材料的介电常数、导电率和C-V特性
● 液晶材料:液晶单元的介电常数、弹性常数等C-V特性
应用领域:
● 电子 电容器、基片、PCB、天线、铁氧体、减震器、SAR 体模材料
● 航空航天/国防 隐形术、RAM ( 雷达波吸收材料)、雷达天线罩
● 工业材料 陶瓷和复合材料 汽车零部件、涂层
● 聚合物和塑料 纤维、薄膜、绝缘材料
● 水凝胶 一次性尿片、软性隐形眼镜
● 液晶 显示器
● 其它包含此类材料的产品 轮胎、涂料、粘合剂等
● 食品和农业 食品保鲜( 变质) 研究、微波食品开发、包装、含水率测量
● 林业和矿业 木材/纸制品含水率测量、含油量分析
● 制药和医疗 药物研究和生产、生物植入体、人体组织定征、生物量、发酵
主要技术指标:
一般技术规格:
● 电源电压:220V.AC/50Hz ±10%,,或110V.AC(选配);
● 功耗:<20W
● 显示:7寸TFT液晶屏,分辨率800*480
● 接口:LAN、RS232、GPIB、USB Host、USB Device、HANDLER接口
● 使用环境:0℃~40℃
● 尺寸:330mm*285mm*136mm(宽*深*高)
● 重量:3.6kg
标配附件:
● 三芯电源线(30A51)
● 四端对开尔文测试电缆(35A51)
● 引线型开尔文测试夹具(35A52)(仅ET3510、3505、3503三款为标配)
● 镀金短路板(35A53)
选配附件:
● GPIB电缆(32P01)
● RS232串口线(32P04)
● USB数据线(32P05)
● 2m/4m测试电缆(35P01)
● SMD贴片元件测试夹具(35P02)
● LCR测试笔/四线贴片元件测试夹(35P03)
● 开尔文测试夹(35P04)
